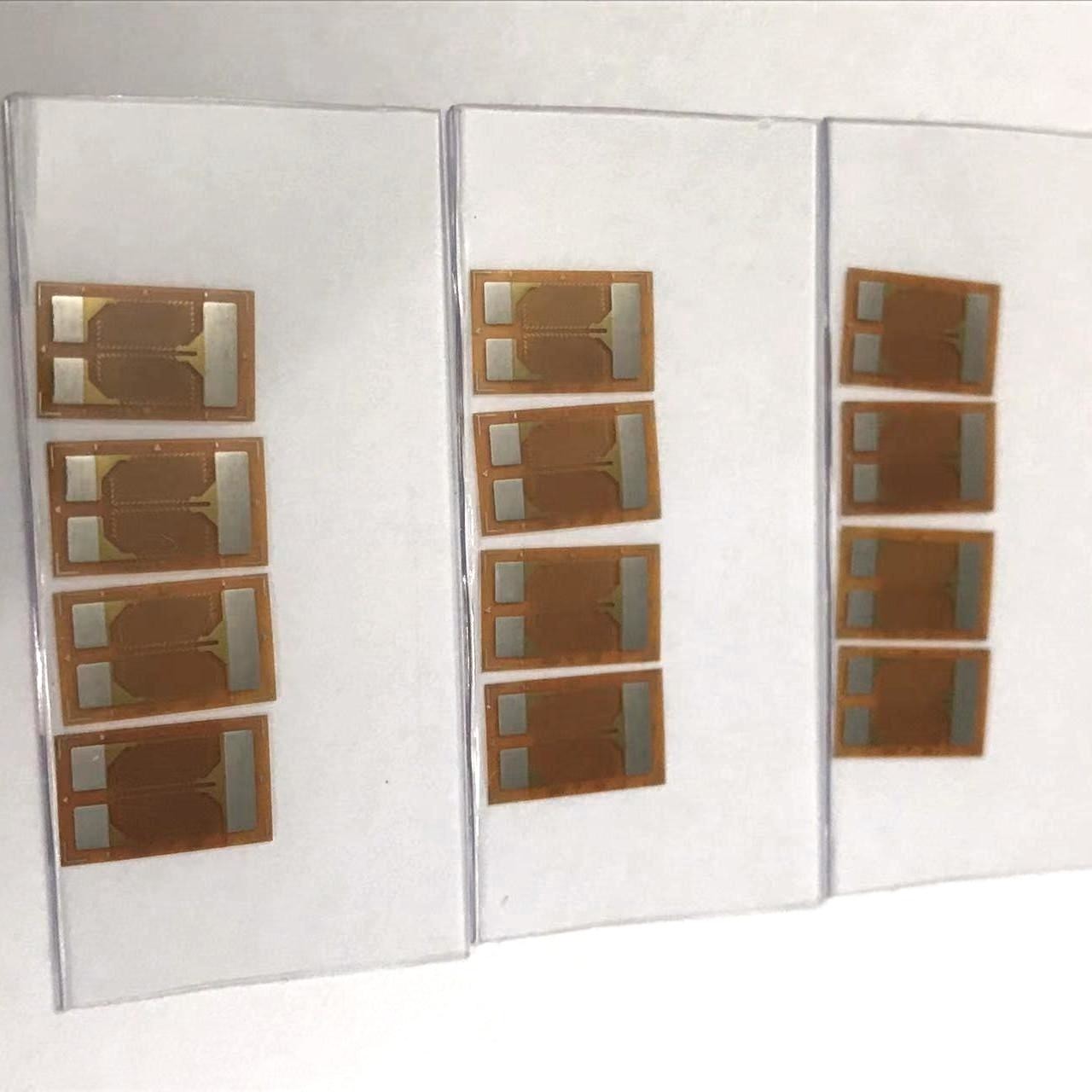

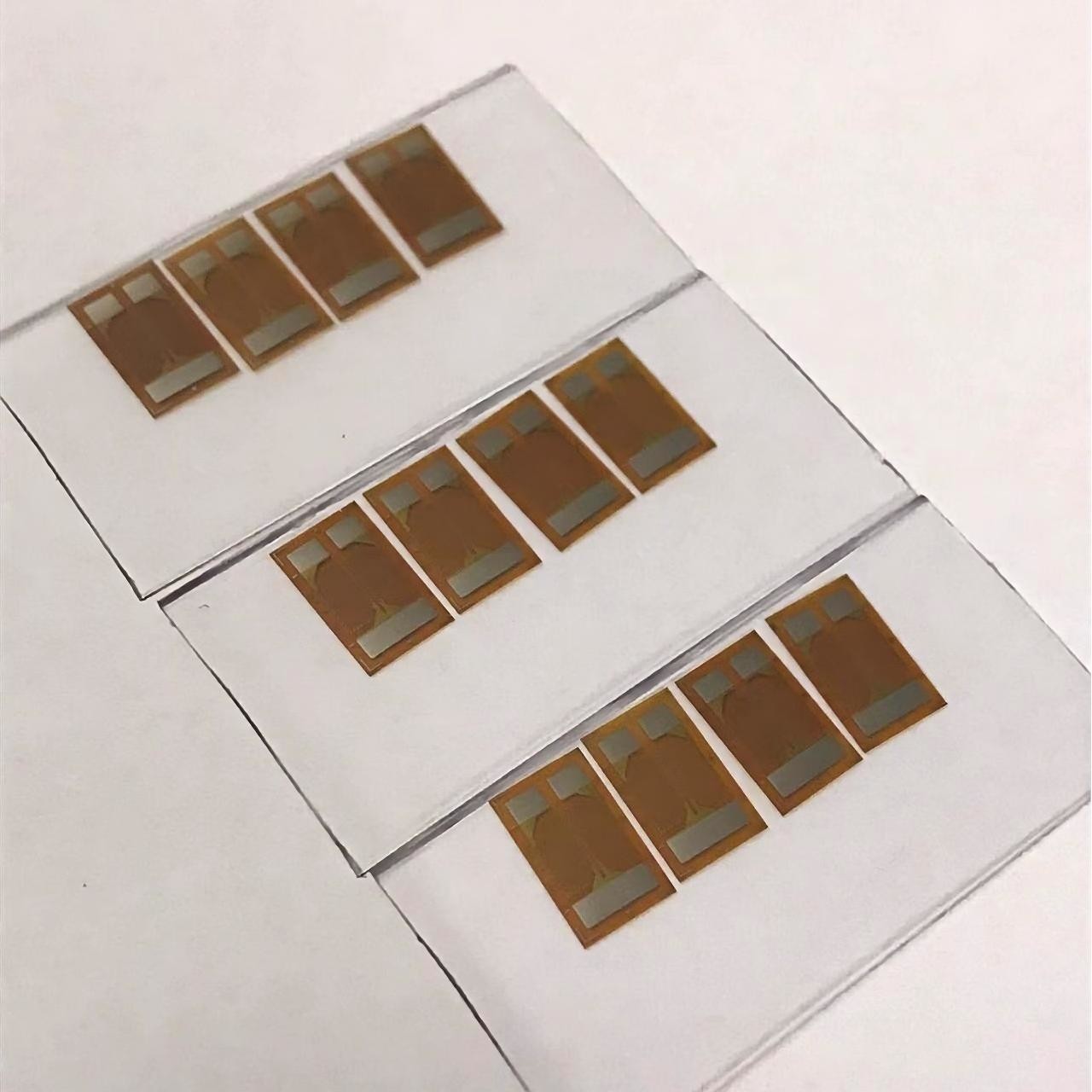

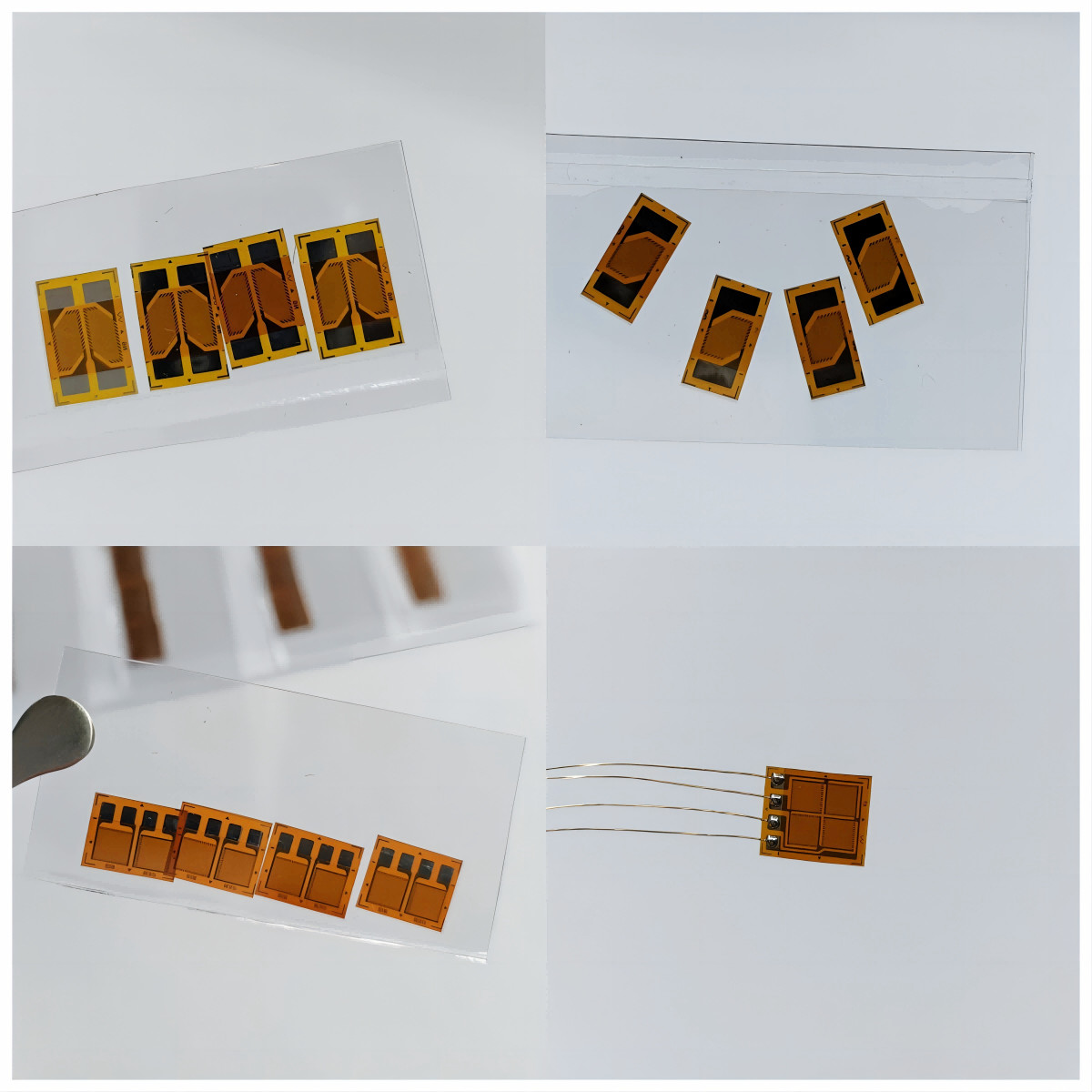

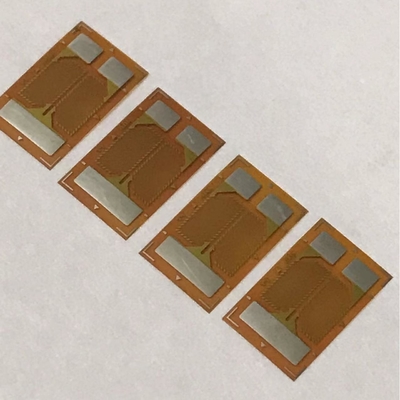

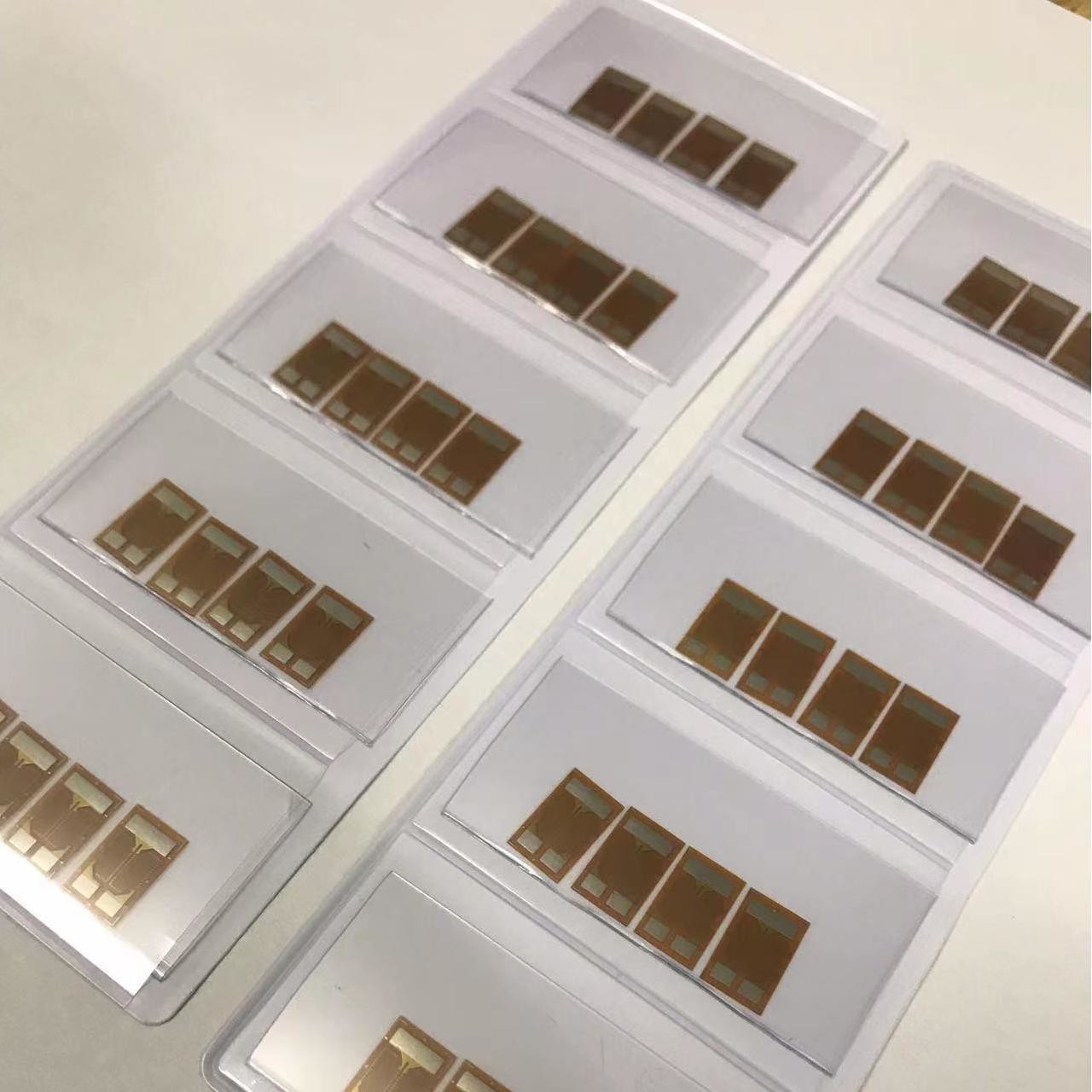

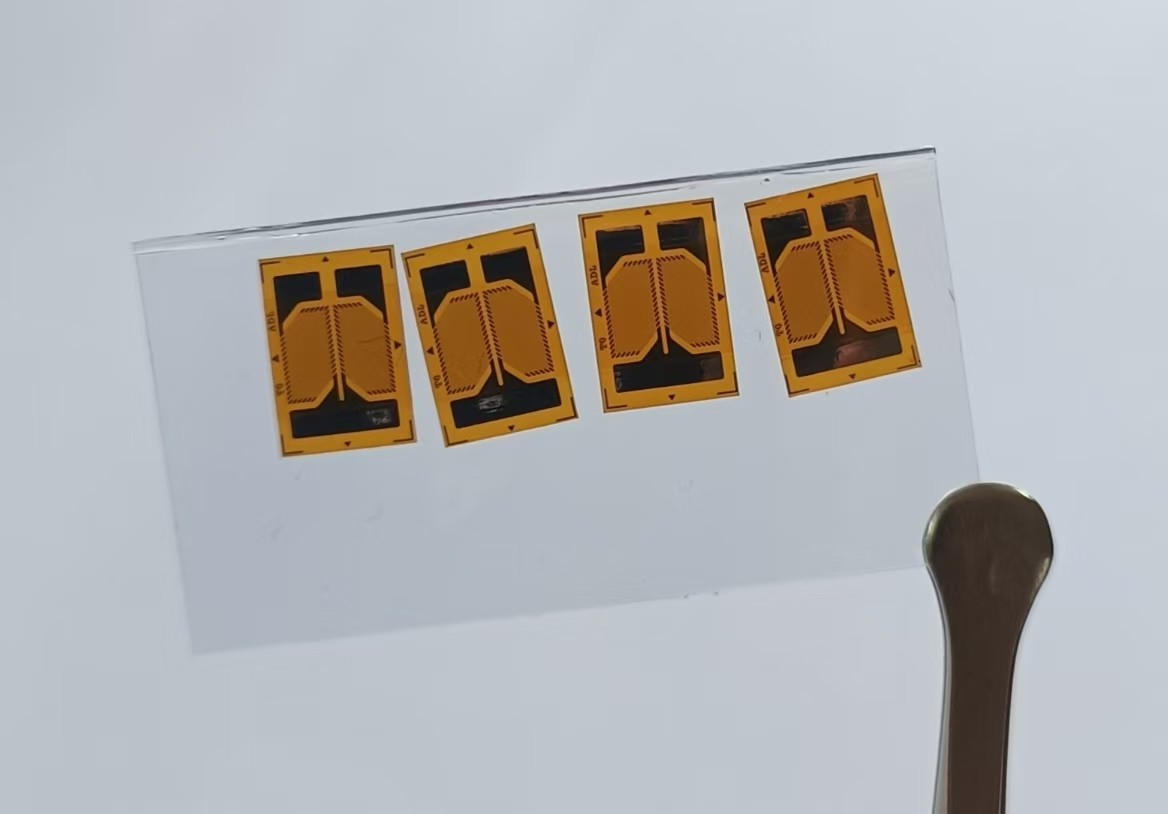

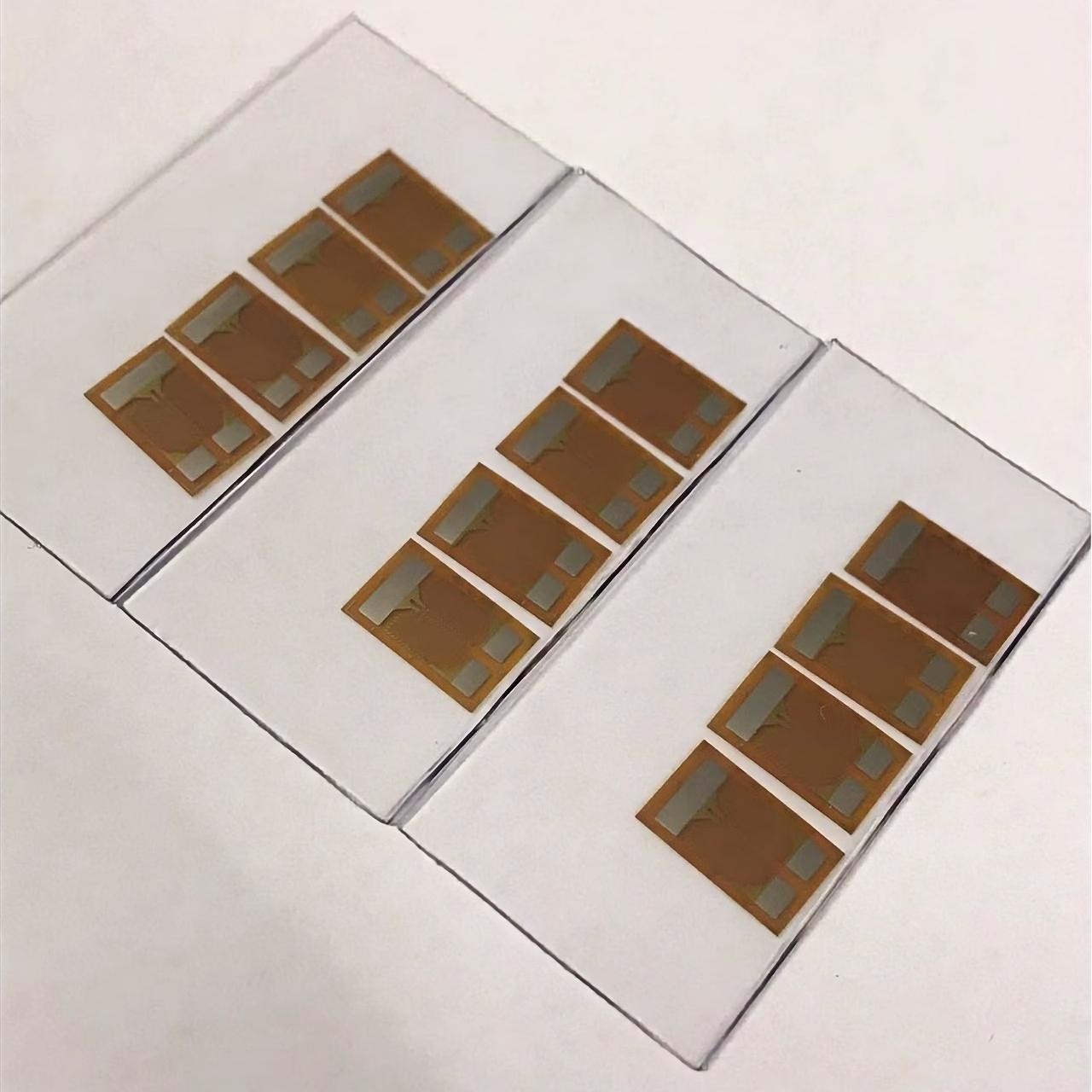

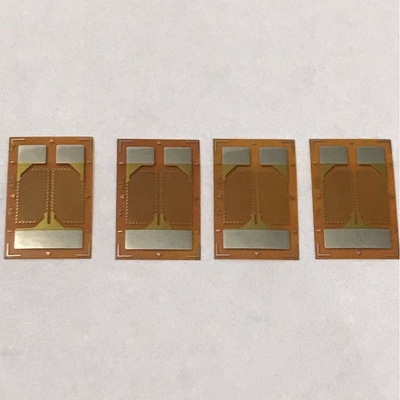

Medición de la tensión de la lámina de corte de medio puente de 350 Ohms serie HA
Descripción del producto:
Nuestros medidores de tensión de papel son diseñados para medir con precisión los cambios de micro presión con alta precisión y sensibilidad.Los tensiónímetros lineales están hechos de materiales de alta calidad para garantizar la estabilidad a largo plazo y el rendimiento fiable.
El medidor de tensión de papel de la serie EB-A es un medidor de tensión de medio puente que es adecuado para su uso en varias aplicaciones de sensores de células de carga.Este sensor de micro presión es perfecto para su uso en ambientes duros y condiciones extremas..
Una de las características clave de nuestro producto de medidor de tensión de papel es su histeresis de ± 0,05% a escala completa. Esto asegura que el sensor de micro presión produzca resultados precisos y confiables cada vez,lo que lo convierte en una opción popular para aplicaciones de sensores de células de carga.
Ya sea que necesite un sensor de presión micro para pruebas de laboratorio o aplicaciones industriales, nuestro producto de medidor de tensión de papel es una opción versátil y confiable.y la estabilidad a largo plazo, usted puede confiar en nuestros medidores de deformación lineal para entregar resultados precisos cada vez.
Características:
- Nombre del producto: Medidor de deformación de papel
- Hysteresis: ± 0,05% en escala completa
- Material portador: aldehído fenólico/ poliimida/ epoxi
- Material: Acero o aleación de aluminio
- Rango de medición: 0-1000 microrrastrillos
- Servicio: por encargo
Aplicaciones:
Los tensiónímetros de medio puente, que son un tipo de tensiónímetro de lámina, están hechos con un material portador de aldehído fenólico, poliimida o epoxi.Estos materiales proporcionan una excelente flexibilidad y durabilidadEl rango de temperatura de funcionamiento de -20° + 80°C garantiza que los estenómetros puedan utilizarse en una amplia variedad de entornos.
La serie HA de medidores de tensión de papel son ideales para su uso en una variedad de aplicaciones.También son adecuados para su uso en la industria automotriz., donde pueden utilizarse para medir las fuerzas ejercidas sobre varios componentes de un vehículo.
Otras aplicaciones de estos estenómetros incluyen el uso en la industria aeroespacial, donde se pueden utilizar para medir la tensión en las alas de los aviones, así como en la industria médica,donde se pueden utilizar para medir la fuerza ejercida sobre las prótesis.
La versatilidad y la precisión de la serie HA de medidores de tensión de papel de Top Sensor los convierten en un componente esencial en la creación de sensores de celdas de carga.Su capacidad para medir con precisión los cambios en la fuerza, peso y presión los hacen ideales para su uso en una amplia variedad de industrias y aplicaciones.

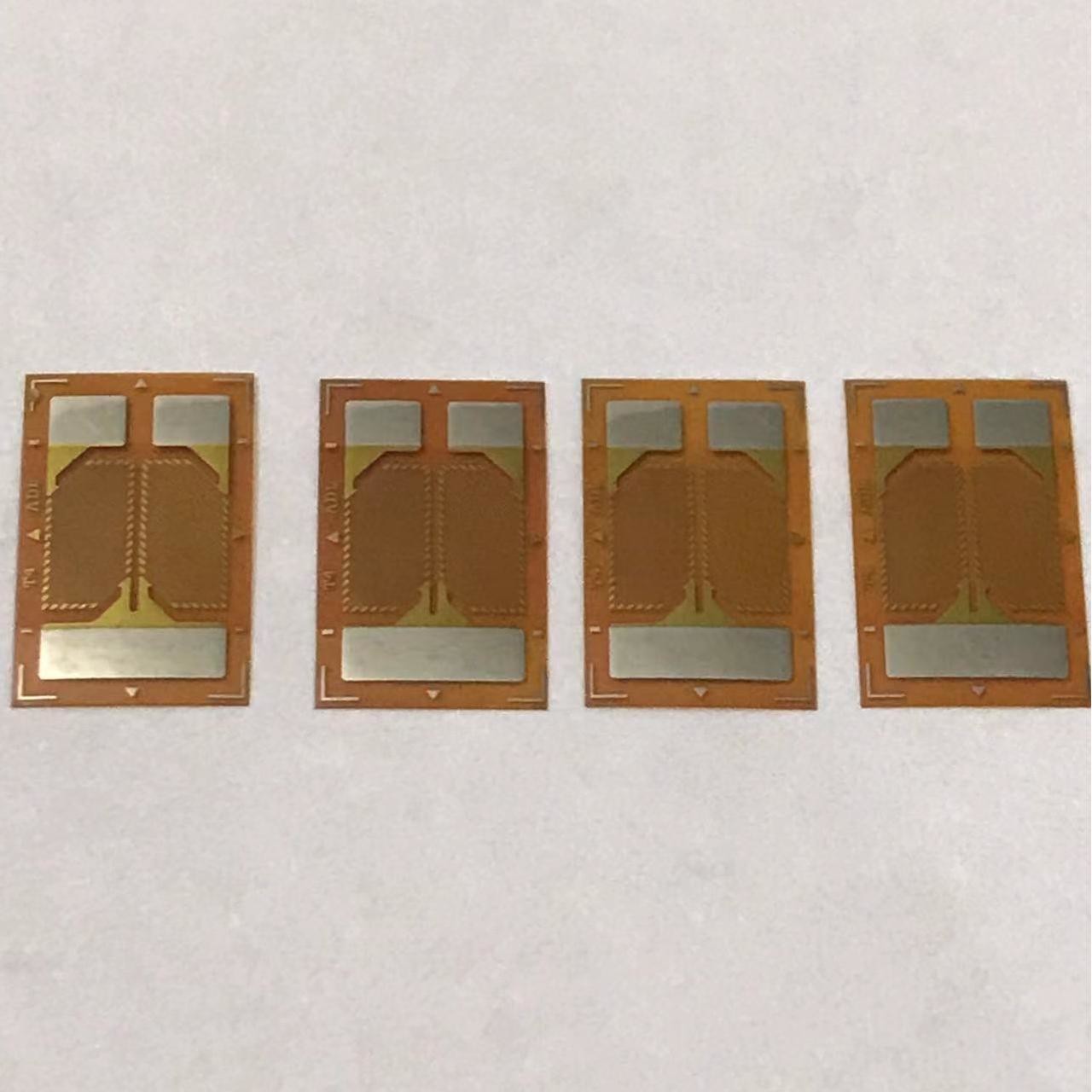

Modelo: serie HA
Este calibre emplea láminas de aleación de 0,003 a 0,007 mm
El soporte de su gabarito está hecho de resina epoxi con un grosor de 0,03 mm que presenta un excelente aislamiento eléctrico, rendimiento.
El fondo está codificado por color para la distinción del objeto
material de muestra para la autocompensación de la temperatura.
Temperatura de funcionamiento -20°+80°C, rango de compensación de temperatura +10°+80°C
Especificación:
| Modelo |
Tamaño de la cuadrícula
(mm) |
Tamaño de la base (mm) |
Distancia de la rejilla (mm) |
| BF ((BA/BE) 350-2HA |
2.0 por 3.7 |
9.0 por 5.6 |
/ |
| BF ((BA/BE) 350-3HA |
2.8 por 5.5 |
9.7 por 6.7 |
/ |
| BF ((BA/BE) 350-4HA |
3.7 por 6.4 |
8.5 por 7.4 |
/ |
| BF ((BA/BE) 650-3HA |
2.8 por 4.7 |
8.8 por 5.7 |
/ |
| BF ((BA/BE) 1000-3HA |
2.8 por 5.5 |
9.7 por 6.7 |
/ |
| BF ((BA/BE) 1000-4HA |
3.8 por 6.4 |
8.5 por 7.4 |
/ |
Parámetros técnicos:
| Materiales básicos |
Las sustancias Las demás: |
|
MeasuMaterial de la red de anillos
|
Constanteun
|
|
Resistencia
|
El error del valor estándar
|
Oh
|
350 ± 10Ω
|
| Desviación del valor medio |
Oh |
≤ 0,5Ω |
|
Temperatura de uso
|
/ |
(-30°C- +80°C)
|
|
Sensibilidad(Factor de medición)
|
/ |
2.0± 1%
|
|
El número máximo de VRS
(Voltaje máximo permitido de encendido del puente)
|
/ |
8 voltios
|
|
Producción térmica
|
Co.Elfficiente
|
enm/m/°C
|
≤ 2 años
|
|
Dispersión media
|
± mm/m
|
≤ 30 años
|
| Resistencia al aislamiento a temperatura ambiente |
M.Oh |
10000 |
| Tensión de temperatura de la habitación máxima(Límite de tensión) |
el número de |
20000 |
|
Histeresis mecánica
|
el número de
|
1.2
|
|
La vida de la fatiga
|
/ |
≥107
|
|
Código de reptil
|
Acero aleado/acero inoxidable
|
