Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Histéresis: ± 0.05%
Rango de medición: 0-1000 Microstrain
Temperatura operativa: -20 ̊+80°C
Uso: sensor de la célula de carga
Material portador: Aldehído fenólico/poliimida/epoxi
Característica: Sensor de presión de micro
Material: Hoja de metal
Arrastrarse: ± 0,05% en escala completa
Tipo: Medidor de la deformación de resistencia
Alambre de plomo: 3 cables, de una longitud de 1 m
Resistencia: 350,500, 1000 ohmios
Servicio: costumbre
Modelo: Serie EB
Temperatura de trabajo: -20 ̊ + 80 °C,
Para el material: Acero o aleación de aluminio
Material base: Aldehído fenólico/poliimida/epoxi
Resaltar:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
Información básica
Lugar de origen: PORCELANA
Nombre de la marca: Top Sensor
Número de modelo: Serie EB
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Descripción de producto

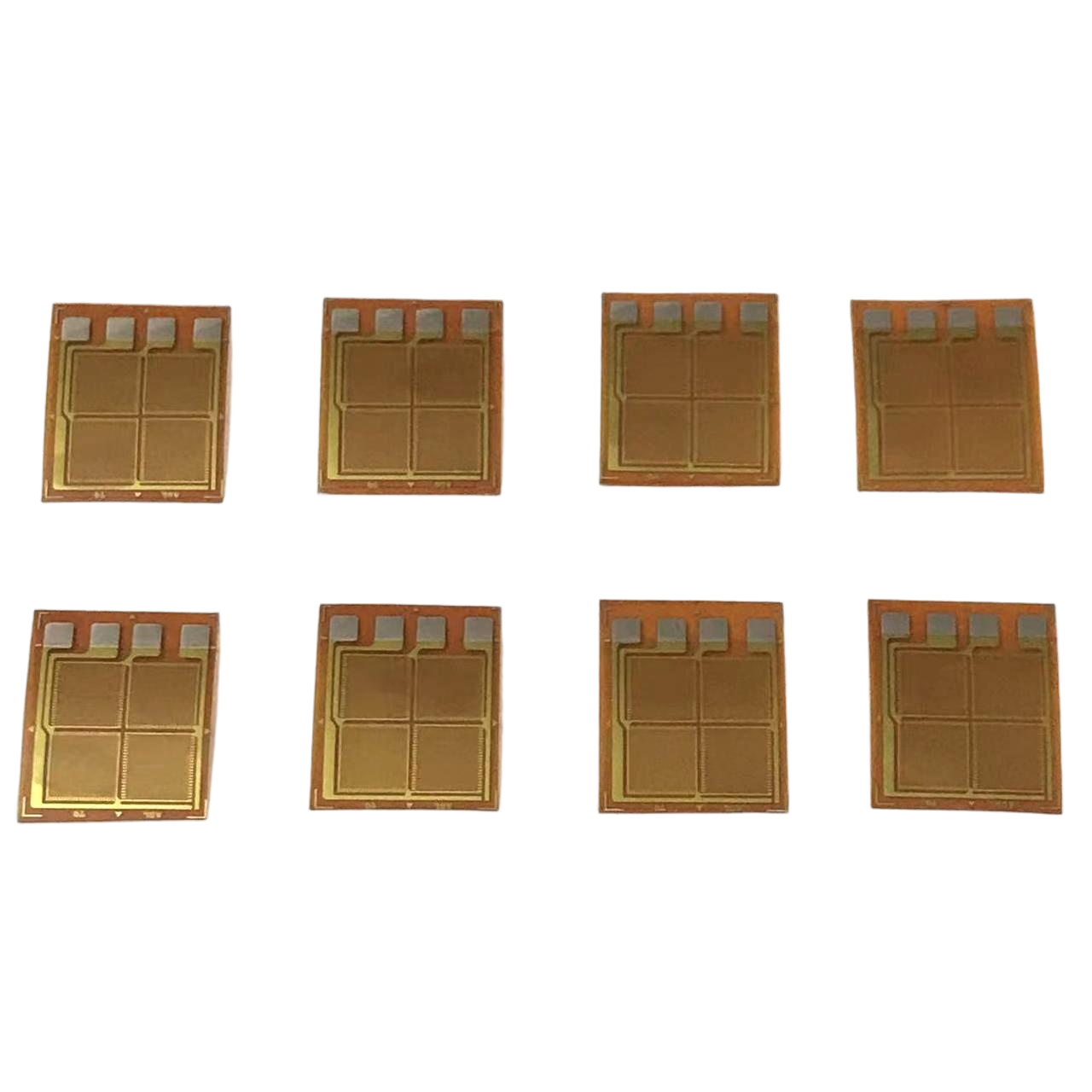

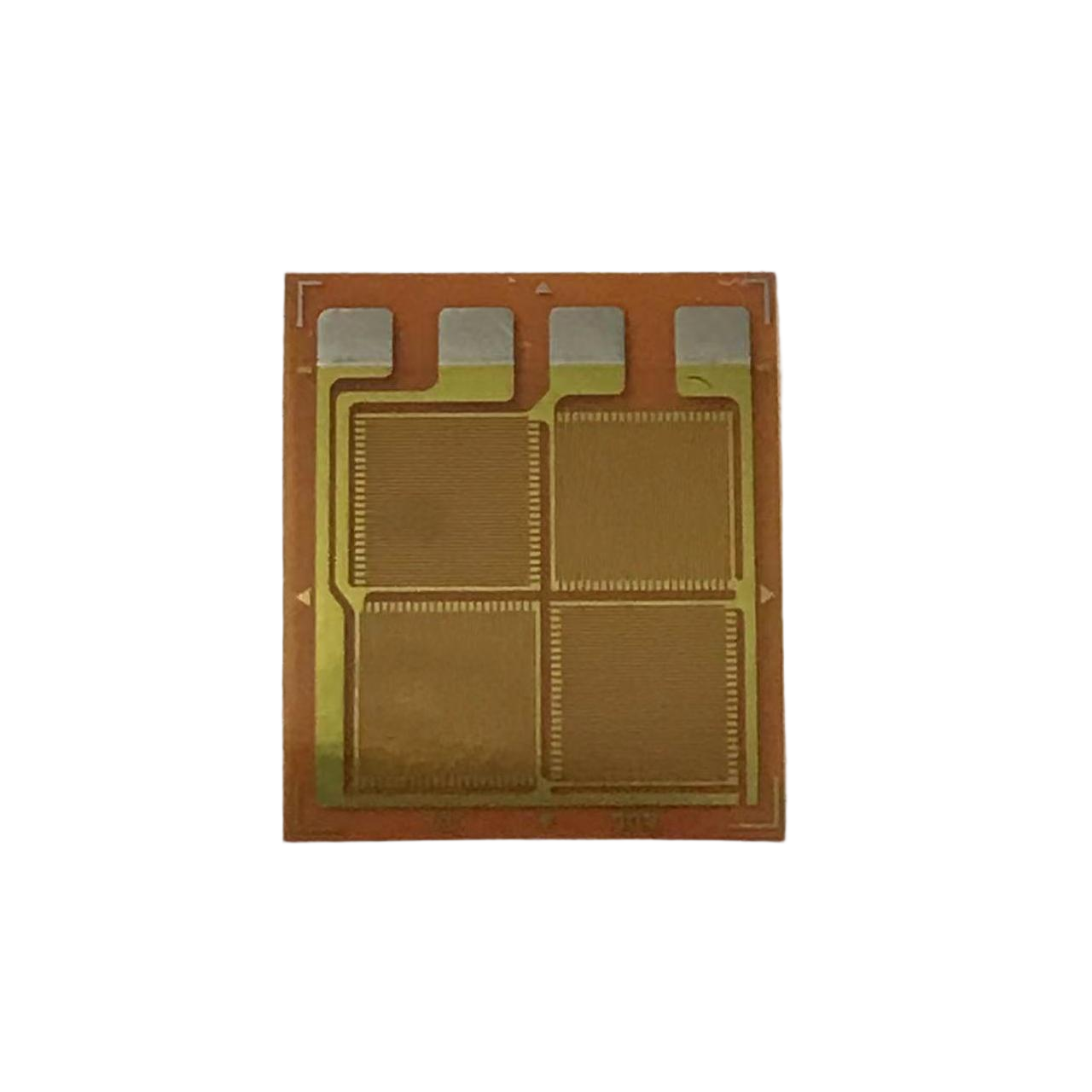

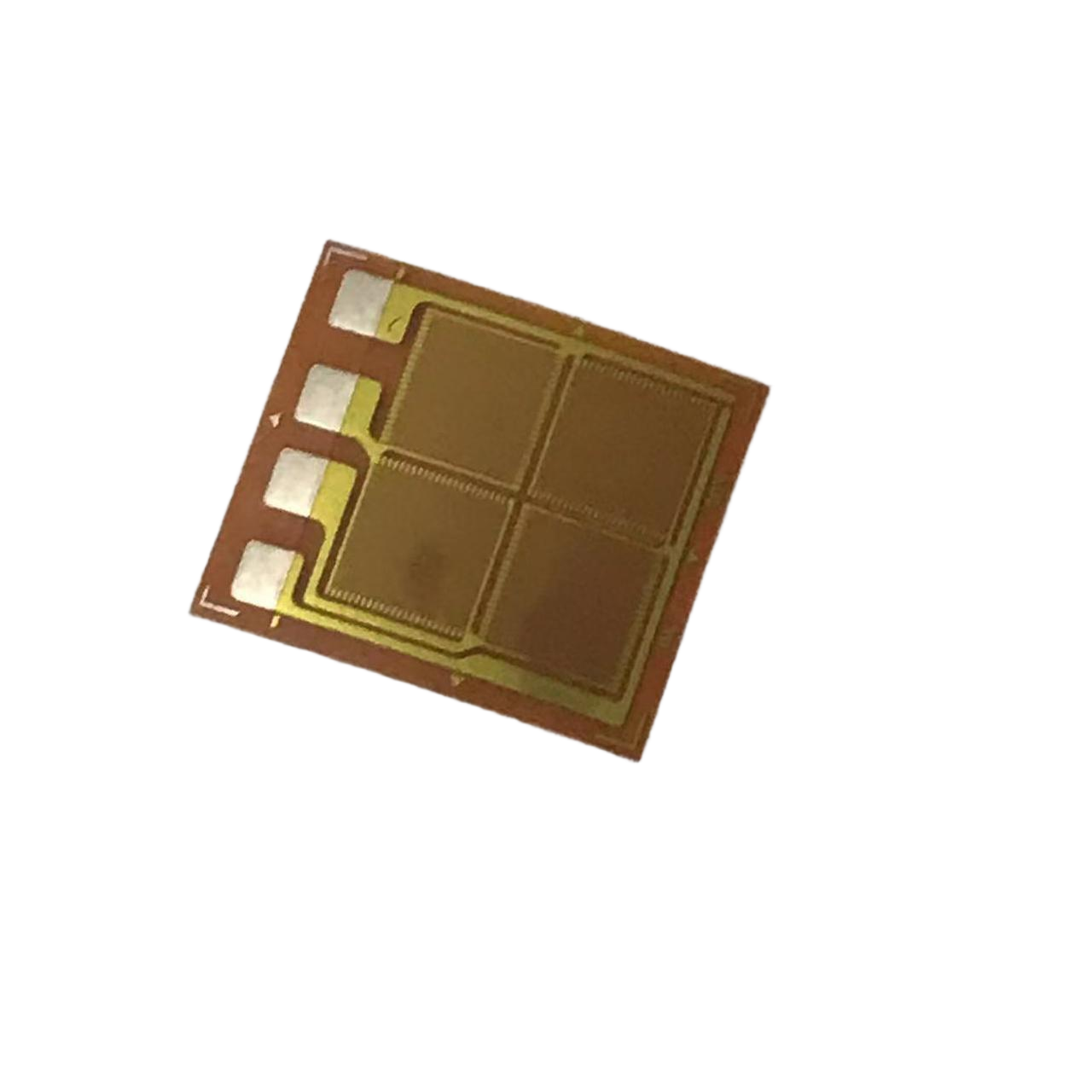

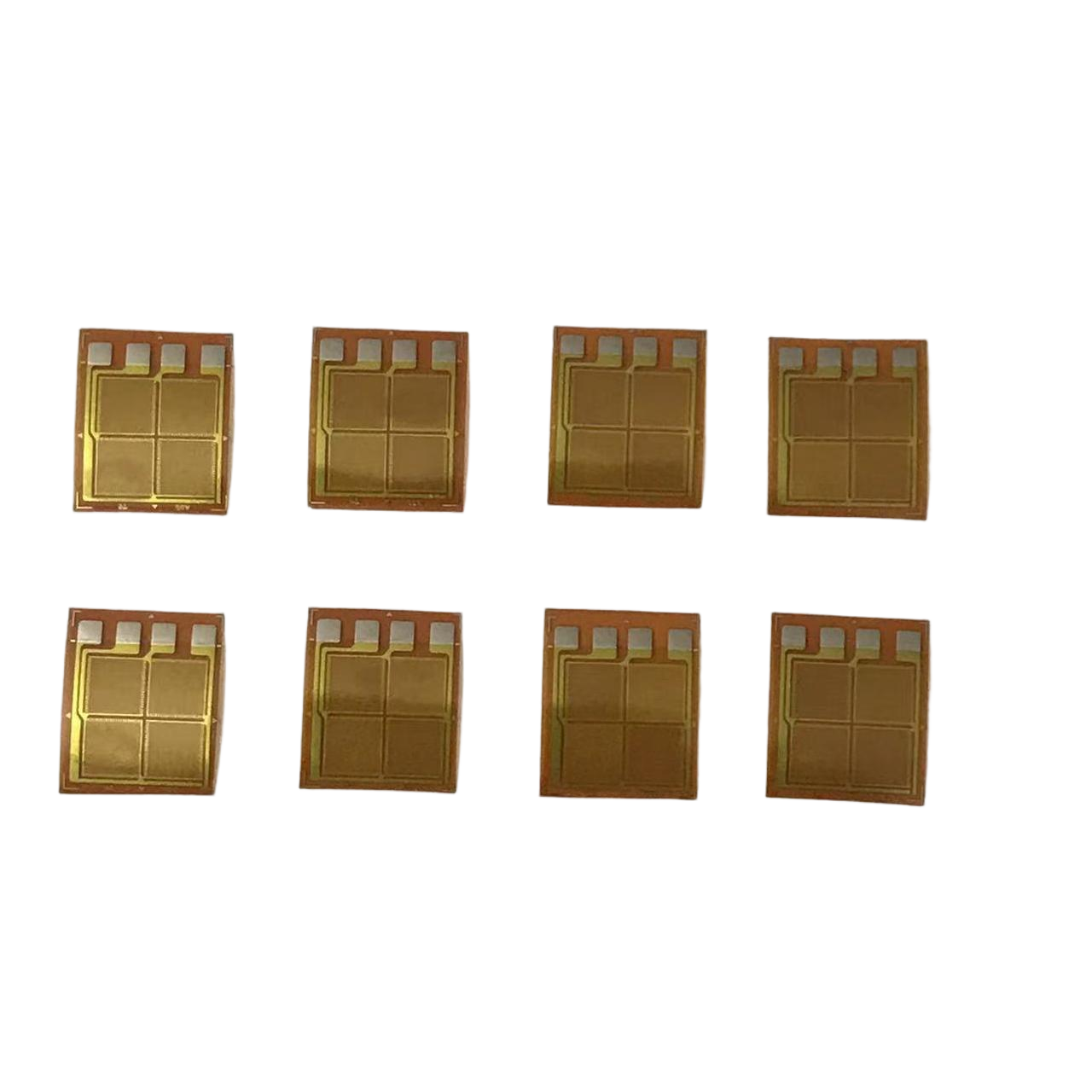

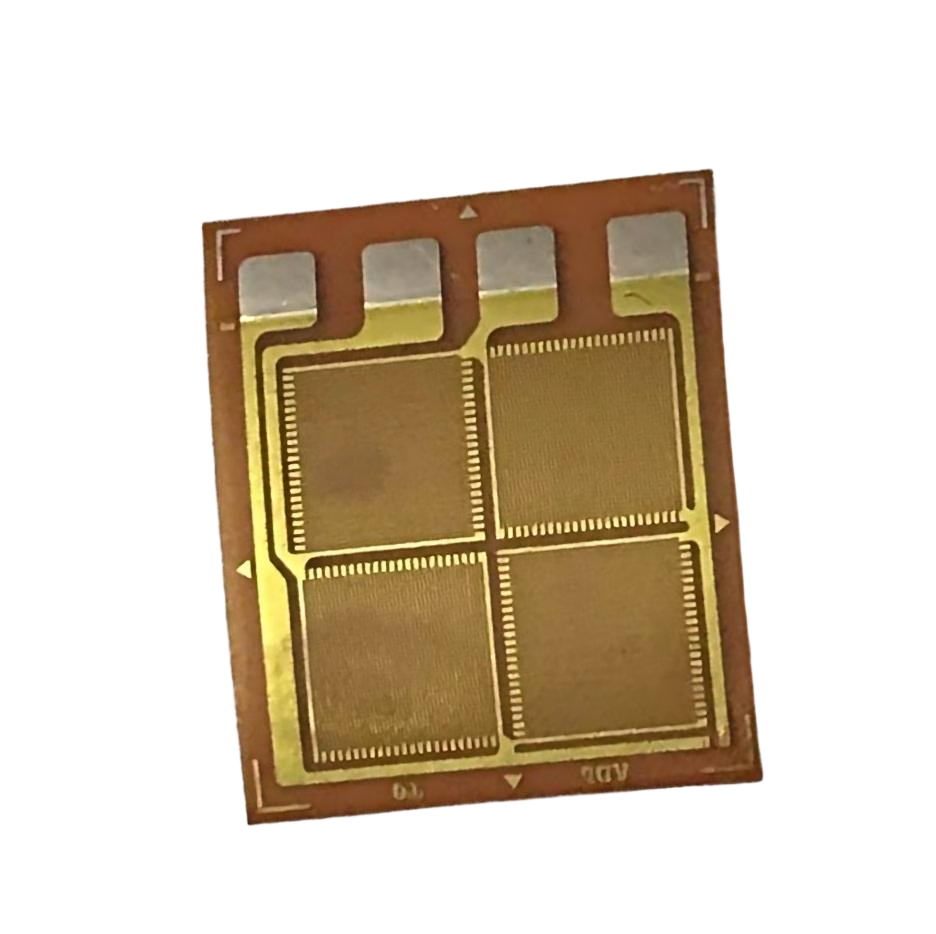

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

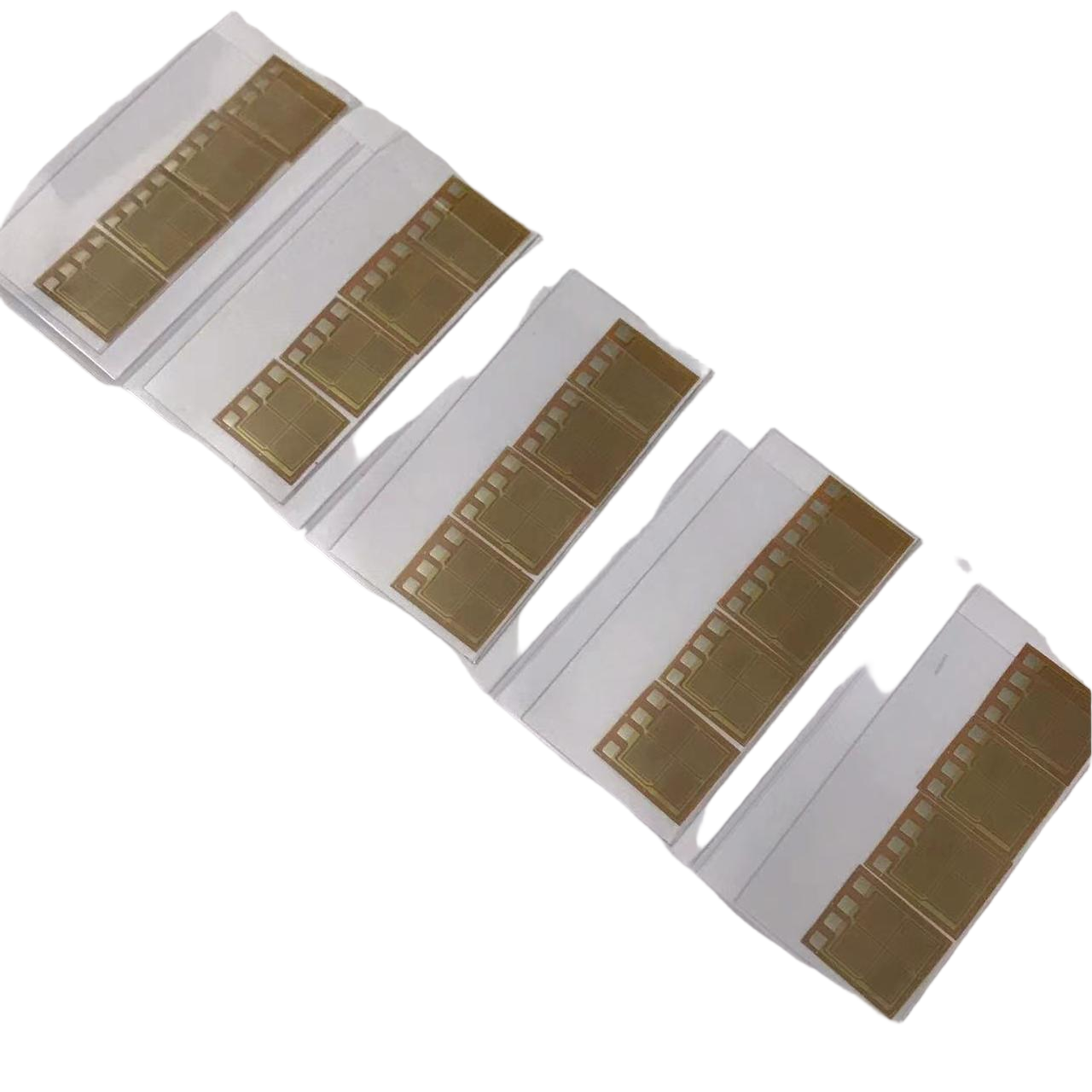

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
